Hybrydowy węzeł z pompą ciepła i dolnym źródłem z wód kopalnych

Założenia

Projekt zakładał wykorzystanie ciepła odpadowego z wód kopalnianych do przygotowania ciepłej wody użytkowej w łaźniach górniczych. Celem była redukcja kosztów eksploatacyjnych i poprawa efektywności energetycznej bez ingerencji w jakość procesów górniczych.

Rozwiązanie techniczne

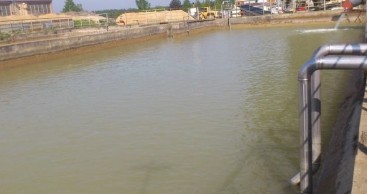

Dolnym źródłem ciepła są dwa zbiorniki o pojemności 750 m³ każdy, wypełnione wodą kopalnianą o stabilnej temperaturze (ok. 20°C).

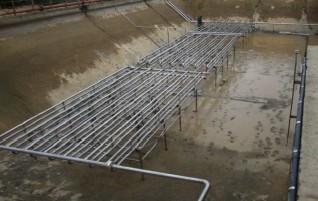

W zbiornikach zainstalowano 6 zanurzeniowych wymienników ze stali kwasoodpornej (316L). Ciepło odbierane jest przez płyn niezamarzający, krążący w osobnym obiegu.

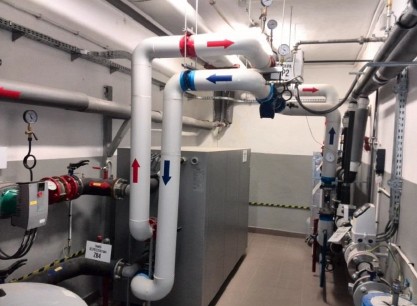

Woda dołowa przekazuje energię do pompy ciepła, która zasila układ przygotowania ciepłej wody.

Pompa osiąga współczynnik efektywności COP do 3,36, co znacząco wpływa na obniżenie kosztów wytwarzania c.w.u.

Całość zarządzana przez automatykę swobodnie programowalną Saia-Burgess PCD2, z pełnym monitoringiem i zdalną diagnostyką.

Efekty zastosowania pompy ciepła

• Redukcja kosztów ogrzewania c.w.u. z 377 tys. zł do 73,3 tys. zł rocznie,
• Zwrot z inwestycji po 2,5 roku,
• Możliwość uzyskania białych certyfikatów (potwierdzenie efektywności energetycznej),
• Wzrost niezależności energetycznej i poprawa stabilności systemu.



Modelowy przykład wdrożenia odnawialnych źródeł energii w przemyśle ciężkim.
